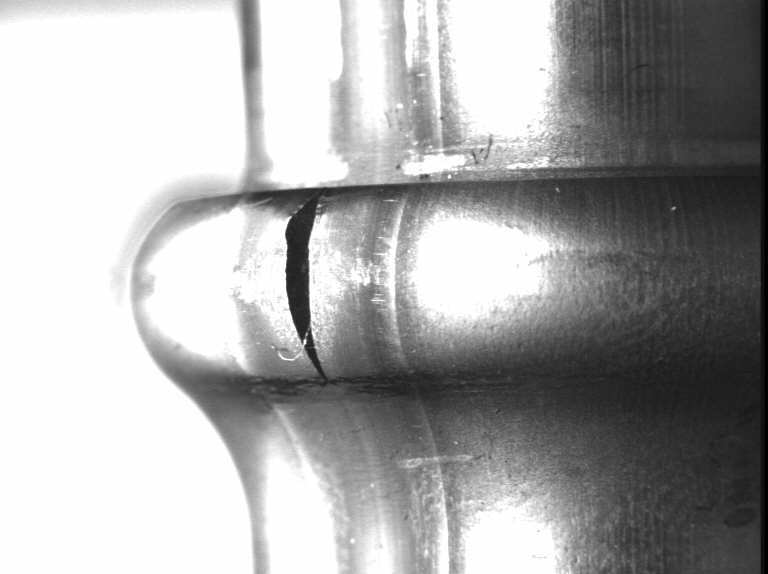

Bei dieser Schweißnahtprüfung werden längsgeschweißte Rohre an mehreren Stellen verformt. Im Bereich der Verformung entsteht dabei die größte Beanspruchung des Materials und in diesem Fall der Schweißnaht. Die Naht kann aufplatzen und das Rohr verliert die spezifizierte Stabilität. Das Rohr ist defekt.
Die Prüfung der Schweißnaht erfolgt, während sich das Rohr unter der Kamera dreht.

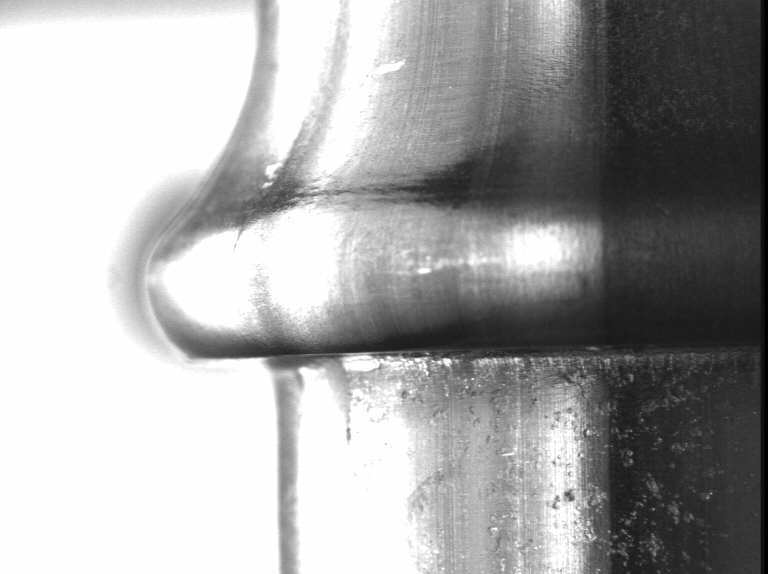

Die Beleuchtung ist so gewählt, daß Riefen oder Kratzer auf der Oberfläche, welche durch das Handling der Rohre unvermeidbar entstehen, nicht zu Fehlentscheidungen führen. Das Rohr wird überstrahlt, so daß selbst die Schweißnaht hier im Bild hell erscheint.
|
